XJR-600 KIT 室分測試套件
產品概述
高傳輸速率是第4代移動通訊（4G-LTE）在性能方面最突出的特點，其速率峰值高達1Gbps，與現有系統相比，提高了10倍，這將使運營商的經濟效益得到明顯提高。然而，網絡中任何設備及器件的性能改變都會直接影響網絡的運行質量，例如，在同一根饋線傳輸2G/3G/4G不同頻率的信號、發射功率過高會導致干擾，過低則覆蓋不足，這些都將導致傳輸過程中誤碼率增加，數據率降低，最終使運營商的經濟效益受到影響。因此，對4G網絡來說，定期的維護，嚴格的驗收以及快速的故障排查，都是非常重要的。
第2/3/4代移動通訊具有頻段種類多（800～2600MHz），數字調制方式極其復雜，天線系統龐大（多天線系統）等特點，因此，對相關設備及器件的性能有相當高的要求，尤其在損耗、功率、頻率響應、線性度和穩定度這幾個方面。
主要功能
2G/3G/4G網絡固有的結構復雜性經常會令現有的測試手段束手無策，這種現象在4G系統檢測中更為明顯，常見原因有：
1.4G采用高智能發射功率控制，使鏈路的功率有較大的波動，給系統驗收時的功率核對工作帶來不便。
2.從發射機（如RRU）輸出到天線口，功率變化很大，典型系統是瓦到毫瓦級的改變，出現故障時甚至降到毫瓦以下
3.由于鏈路分支多，在故障排查時，無法采用天饋測試儀進行故障定位或器件檢測。
4.4G LTE-TDD采用的是上、下行同頻傳輸模式，當鏈路出現上、下行不平衡時，頻譜儀或場強計無法分辨被測信號的傳輸方向。
旭杰電子的室分套件是該公司首創的一套射頻測量系統，該系統不但使很多棘手的室分網絡測試問題得到了解決，而且還具有使用簡單，靈活性高，幾乎無須培訓等優點。
旭杰室分套件結合室分整改可完成如下工作：
1)模擬發射機（發射不同頻率）
2)2G/3G/4G 同一根饋線不同的損耗。
3)RRU出口功率、各支路接口功率測定
4)上、下行不平衡測試
5)器件質量判斷
6)插入損耗測試
7)無法進人的天花板內分布系統支路的運行狀態判斷
8)工程質量驗收
功能特點

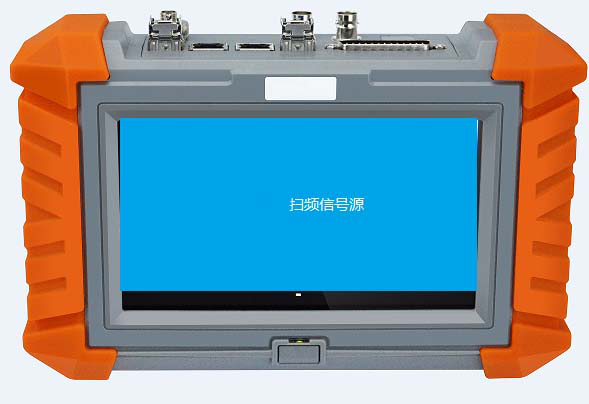

1、XJR-600信號源
雙端、高穩定度可調輸出
同時提供主輸出和輔助輸出兩路頻率完全相等的信號，主輸出功率高達30dbm，頻譜純度高，特別適合各種放大及傳輸鏈路的檢測。
預置頻點
預置11個最常用的測試頻段，具體頻點可根據用戶要求設定。大屏幕顯示，操作簡單
超寬帶設計
300MHz～3000MHz連續可置，覆蓋了絕大多數的移動通信頻段。
高性能便攜式設計
采用節能式用戶界面，大大提高了儀器的操作簡便性，使儀器運行時間最大化。
高效率測試
開機后，無須任何預熱或校準過程，與其它終端式設備（如網絡分析儀，天饋測試儀等）相比，測試時間大為縮短。
2、XJR-680（M）一體化通過式射頻功率計
長期在線監測
當發射系統出現功率抖動或漂移等軟性故障時，可通過一定時間的在線監測及數據分析，對系統作出故障定位。該款是目前唯一可以不依賴任何其它設備或儀表支持而實現完全獨立的長期在線監測的通過式功率計。
高可靠性設計
使用過程中出現輸入- 輸出誤接時，不但不會損壞，還會通過顯示屏幕和音頻信號發出提示。即使是永久性誤接，對儀表也是無損的。
智能化界面
操作者只需正確選擇頻段信息，儀表即自動進入測試狀態。測試過程中可隨意切換顯示模式，對各種參數進行實時監測。對于在射頻方面毫無經驗的操作者，只需數分鐘的學習，即可實際操作。
3、XJR-700混頻信號測試儀

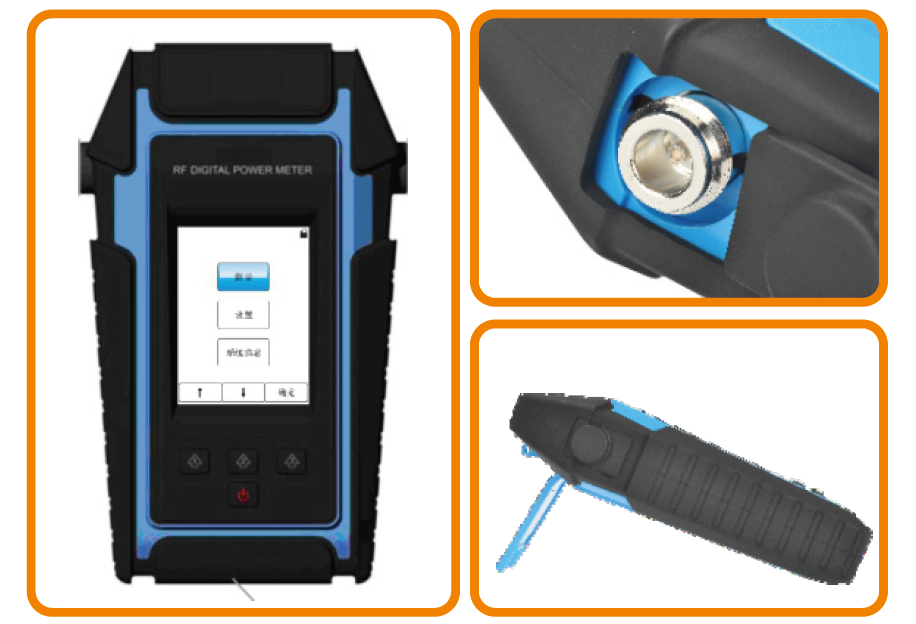

XJR-700混頻信號測試儀是功率探頭和顯示部分于一體的手持式測試儀表，這是一款全頻段（2G，3G，4G）功率測試儀，工作時可以同時觀察多個頻段以及每個頻段不同頻率的功率值，并可以檢測峰值。是對于室分系統2G/3G/4G混頻無線信號重要一款測試儀，能精確定位不用頻段故障現象，特別對于上行通道無線小信號測試功能，可以特定頻段定制的儀表，適用于測量各種復雜的調制信號的功率，方便用戶分析測量數據。特別適用于電信、廣電、鐵路、電力、軍隊等通信領域建設和維護以及科研院所的教學與科研。
功率測試范圍
－65dBm～+30dBm,適用于無線射頻信號平均功率測試，使得用戶能夠?qū)W和數字調制信號（如GSM/EDGE、CDMA/EV-DO、WCDMA/HSDPA、WiMAX和TC-SCDMA）進行高度精準的功率測量在現場執行精準的功率測量對于驗證發射否牌指定電平而言非常重要。
典型應用
案例一：檢測2G/3G/4G無線信道不同頻率的功率紀損耗
在實際的設計和建設過程中，2G/3G/4G經常采用同一根饋線傳輸，往往發現總功率有變化，但不能確定是哪個頻率信號引起的，可以通過XJR-700混頻信號測試儀測試出不同頻率的功率和損耗。
混頻信號測試儀
案例二：用于檢測鏈路不平衡故障，尤其是上行鏈路損耗過大。
在實際的室分設計和建設過程中，工程人員較容易把注意力集中在下行鏈路的覆蓋和優化方面，而忽視了上行鏈路對整個系統的影響。這樣，就會在室分系統建成啟用之后，出現手機信號顯示充足，卻經常掉話甚至無法呼出的現象。這種故障通常都是由于室分系統的上行鏈路和下行鏈路在信號強度上出現了不平衡所致的。
下行鏈路損耗是否過大可以通過直接測量天線下場強來判斷，條件是主發射設備的輸出功率必須保持恒定。但是，測量上行鏈路損耗時，手機不可能作為穩定的信號源，因此必須有外接的信號源才能進行。且GSM系統為上行受限系統，上行損耗過大故障占鏈路不平衡故障中的絕大部分。

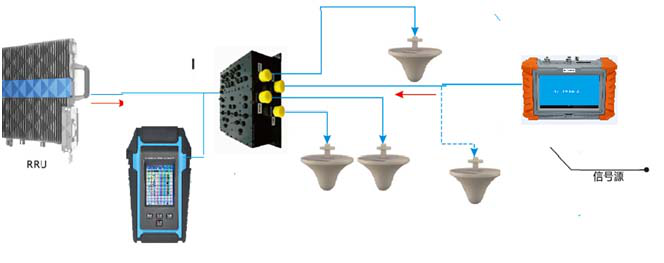

如上圖，將信號源替換原有天線點位置，利用一體化通過式射頻功率計檢測出上行功率，通過兩處功率相減，即可得知該鏈路的上行損耗，可以和原設計方案做比較，如果實測鏈路損耗顯著大于設計方案，則提示該路徑存在上行鏈路故障，需要進步一檢查。
案例三：RRU出口功率、各支路接口功率測定。
對于目前大范圍建設的4G-LTE站點，在站點開通前或站點試用階段，除了要確認RRU的出口功率之外，還必須對各支路接口功率進行測定。對于4G-LTE站點，以流量大、速率快為優勢的數據業務，利用無線網絡普查系統可以發現站點開啟后出現的數據業務使用不正?；蛏蟼飨螺d使用效果相差大等由鏈路造成的隱性問題，對于之后使用過程中的站點排障、維護及網絡優化都有較為友好的應用的一面。

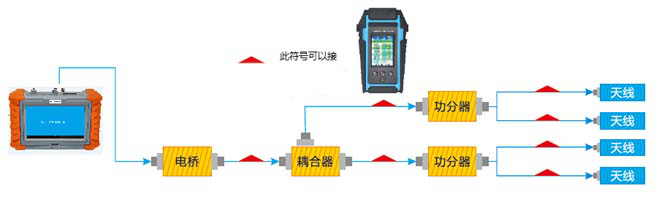

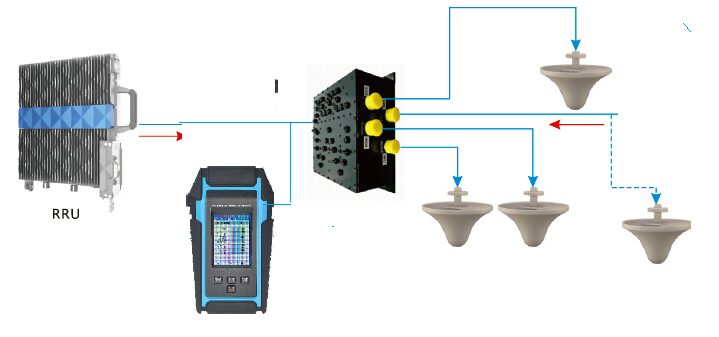

如上圖，采用信號源模擬RRU，輸出指定頻段功率，通過式射頻功率接入室分分布系統，或者終端式，在支路各節點接入功率計，測試該節點處出口功率，核查與方案中設計的功率是否相同，判斷支路分布系統是否存在問題。例如：若該支路天線出口功率與方案中設計出口功率相吻合，則提示該支路基本正常。
案例四：器件質量判斷。
在日常的維護排查工作中，經常發現宏站中存在天線及接頭器件老化、損壞、性能降低的現象，室分站點中也有相當一部分無源器件存在老化、損壞等現象。部分天線、天饋接頭器件以及室分無源器件在網運行時間已達5年以上甚至10年之久，直接影響天饋系統及室分系統的網絡質量。
駐波比測量是判斷射頻傳輸系統各個組成部分正常與否的最基本手段。目前，大多數儀器都是在很低的測試功率條件下進行駐波比測量的，這種測量所得到的結果只適用于一個理想的線性系統。

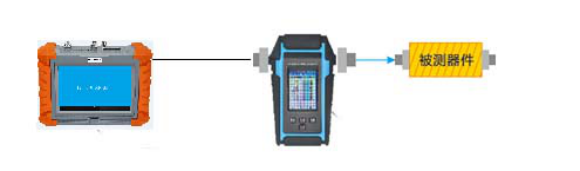

如上圖，測量天線/無源器件的駐波比。用信號源和通過式射頻功率計配合，在提供足夠大的功率的同時，保證了安全性，使駐波比測量在準工況下進行，從而提高了測量結果的可信度。
案例五：插入損耗測試。
了解發射輸出到天線輸入的全部插入損耗，這對于無線網絡的維護是有益的。雖然用網絡分析儀或天饋線測試儀也可以測量鏈路器件的插入損耗，但這些儀器在測試之前必須先進行準確的自校準，然后要正確設定各種鏈路相關的參數，否則會對測試結果帶來嚴重誤差；而用功率計法就不需要上述這些耗時且技術要求高的步驟，它只是把被測對象（包括跳線、主饋線，避雷器，定向耦合器等器件）當作一個二端口網絡來對待。

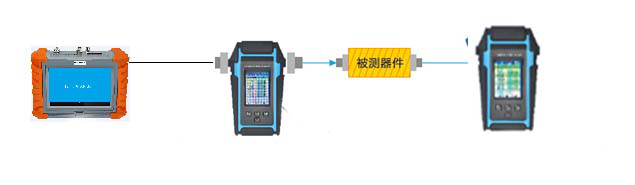

如上圖，用功率源配合二臺功率計可以十分準確地測出一個無源器件的插入損耗，如饋線，適配頭，功分器，耦合器，合路器等。此法的測試結果與網絡分析儀或天饋線測試儀的測試結果是可比的。
